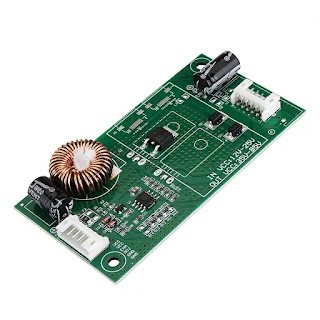

LED TV INVERTOR BORD

 एल ई डी टीवी इन्वर्टर बोर्ड

न सिर्फ सामान्य डीसी बिजली की आपूर्ति !!!!

लेड टीवी एक ही है जैसे कि एलसीडी टीवी एकमात्र अंतर यह है कि एलसीडी टीवी ड्राइवर बोर्ड के रूप में बैकलाइट और इन्वर्टर के रूप में ccfl का उपयोग करता है लेकिन एलईडी टीवी बैकलाइट के रूप में एल ई डी का उपयोग करता है और ड्राइवर बोर्ड को ड्राइवर के रूप में बढ़ावा देता है।

लेड्स dc वोल्टेज का उपयोग कार्य करने के लिए करते हैं, सामान्य पावर के विपरीत हाई पावर एल ई डी का उपयोग करते हैं जो कि 3vdc प्रति टीवी पर काम करता है

लीडर ड्राइवर बोर्ड का उद्देश्य लीड में वर्तमान को स्थिर रखना है

यदि पूर्ववर्ती स्तर से परे एक नेतृत्व में वर्तमान वृद्धि, जैसा कि निर्माण द्वारा अनुशंसित है तो बस विफल हो जाएगा

यदि हम वोल्टेज को बलपूर्वक आगे अग्रेषित वोल्टेज की तुलना में या अन्य कारकों से बढ़ाते हैं, तो करंट एक लीड में बढ़ सकता है

बहुत से लोग पूछेंगे कि सिर्फ सामान्य डीसी बिजली की आपूर्ति पर एक नेतृत्व वाला अभ्यस्त काम क्यों करता है

उदाहरण के लिए यदि किसी को 3vdc की आवश्यकता है तो वह 3vdc बिजली की आपूर्ति पर काम क्यों नहीं करेगा

क्यों टीवी में एल ई डी परिष्कृत चालक बोर्ड द्वारा संचालित हैं

इस three सर्किटों की जांच करें और देखें कि केवल अंतिम एक ही क्यों काम करेगा और क्यों पहले दो सर्किट ड्राइविंग लीड्स में बहुत अच्छी तरह से काम नहीं करेंगे

इस सर्किट में 10 सीरीज़ लेड 30vdc पॉवर सोर्स से होते हैं ताकि प्रत्येक डायोड में 3vdc हो

ऐसा लगता है कि सही में हर बात !! हालाँकि, ड्राइविंग सरल नहीं है

समस्या यह है कि अगर टेम्प्रोप्रिट बढ़ता है तो लेड्स टेम्परेचर सेंसिटिव होते हैं

प्रत्येक एलईडी अब लोअर फॉरवर्ड वोल्टेज पूछेगा और 3vdc अभी बहुत अधिक है .. और याद रखें कि जैसा कि मैंने उल्लेख किया है कि पहले एक लीड में उच्च फॉरवर्ड वोल्टेज को मजबूर करने से पहले और बहुत उच्च धारा इसमें से गुजरेगी और यह अंततः विफल हो जाएगी

इस सर्किट में एक रोकनेवाला को गंभीर डायोड स्ट्रिंग में रखा गया था

एक रोकनेवाला यह सुनिश्चित करेगा कि डायोड स्ट्रिंग में वोल्टेज कितना अधिक है, इसका कोई तरीका नहीं है, प्रत्येक डायोड केवल अपने इच्छित फॉरवर्ड वोल्टेज पर काम करेगा क्योंकि अतिरिक्त वोल्टेज रेसिस्टर में गिर जाएगा

यह भी पढ़े  Regulated Power Supply - Block Diagram

अभी भी करंट इस विधि से स्थिर नहीं रह सकता

जब टेंप्रेचर बढ़ाते हैं तो प्रत्येक डायोड बहुत कम फॉरवर्ड ड्रॉप वोल्टेज को छोड़ देगा और प्रतिरोधक के पार उच्च वोल्टेज होगा

अब स्ट्रिंग में करंट स्पष्ट रूप से प्रतिरोधक में संलयन के समान है जो अब इस तथ्य के कारण उच्च होगा कि इसमें वोल्टेज अधिक है

अब इस सर्किट में प्रत्येक एलईडी three वोल्ट की खपत करता है यदि तापमान में वृद्धि होती है तो प्रत्येक एलईडी 2.8 vdc 2.8 * 5 = 14vdc का उपयोग करेगा।

14vdc का उपभोग करेगा और एक वोल्ट रोकनेवाला के ऊपर छोड़ देगा, नियंत्रक इस एक वोल्टेज ड्रॉप, और इसके उत्पादन में वोल्टेज को पुन: अन्याय करेगा ताकि इस रोकनेवाला और सभी डायोड स्ट्रिंग में गुजरने वाले सेट डिजाइनर द्वारा निर्धारित किए जाएं। पहला सर्किट

डायोड के पार वोल्टेज नियमन ठीक नहीं था और इस प्रकार वर्तमान नियमन भी ठीक नहीं है डायोड के पार दूसरे सर्किट में वोल्टेज नियमन अच्छा था लेकिन वर्तमान नियमन केवल तीसरे सर्किट में अच्छा नहीं था जहां डायोड में वोल्टेज और करंट बहुत अच्छे थे। और याद रखें कि लीडर ड्राइवर बोर्ड का अंतिम लक्ष्य वर्तमान लीड को निरंतर बनाए रखना है।

यह भी देखे   > PANEL VOLTAGE AND TEST POINT

एक और बात जिसका मैं उल्लेख करना भूल जाता हूँ कि इस बोर्ड को बढ़ावा क्यों कहा गया !!

इसे इसलिए कहा जाता है क्योंकि यह अपने इनपुट वोल्टेज की तुलना में बहुत अधिक वोल्टेज का उत्पादन करता है और आसानी से 30 से 50vdc में ले जा सकता है और कुछ चीजों को one hundred से 170vdc की सीमा तक ले जाता है ताकि बहुत बड़े तार का नेतृत्व किया जा सके
